Középszintú érettségi feladatok
https://kemfiz.hu/fizika_kozep_egyenaram.html
Egyenáram
Számolási feladat
4.

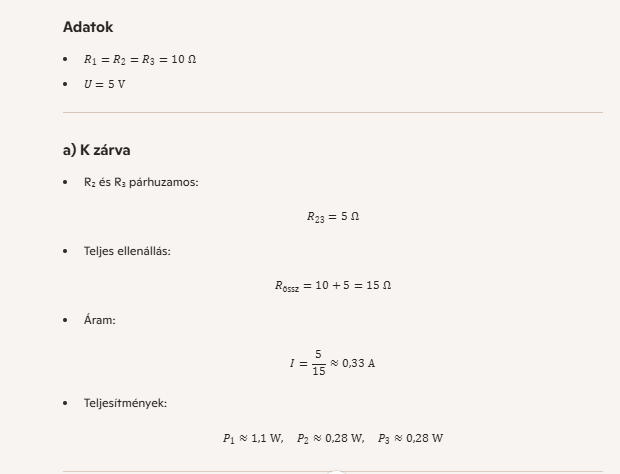

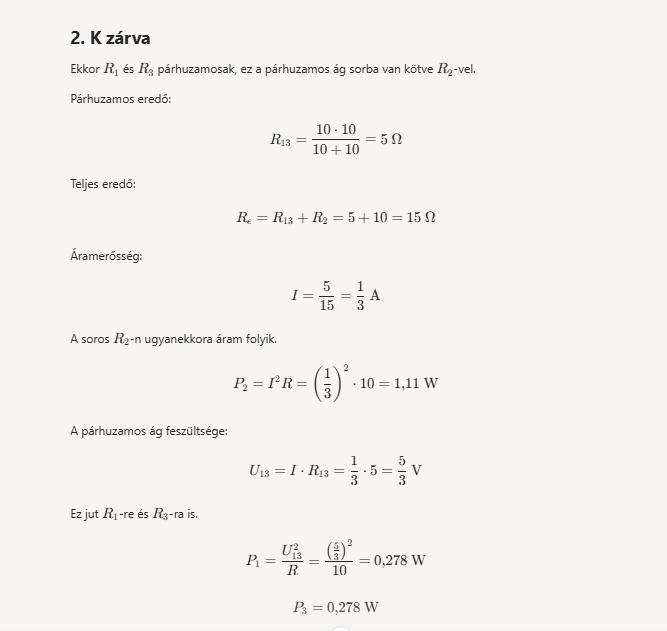

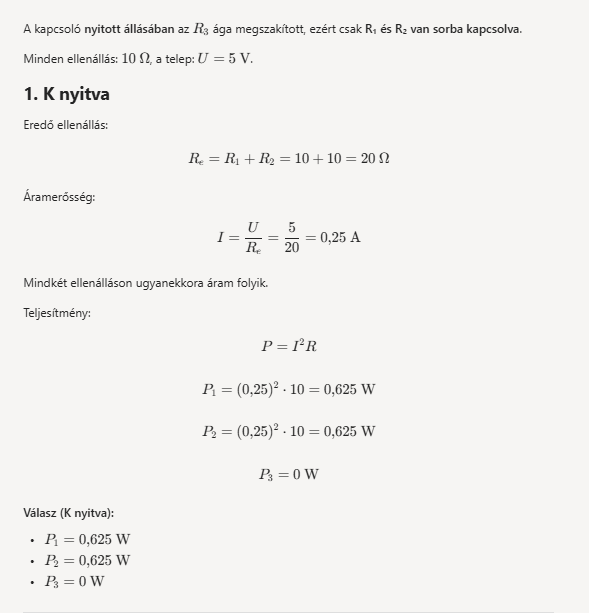

Az áramkörben három darab 10 ohmos ellenállás van, és a telep feszültsége 5 volt. A K kapcsoló állapotától függően az ellenállások másképp kapcsolódnak. Meg kell határozni, hogy mekkora teljesítmény jut az egyes ellenállásokra, amikor a kapcsoló zárva van, illetve amikor nyitva van.
Megoldás:

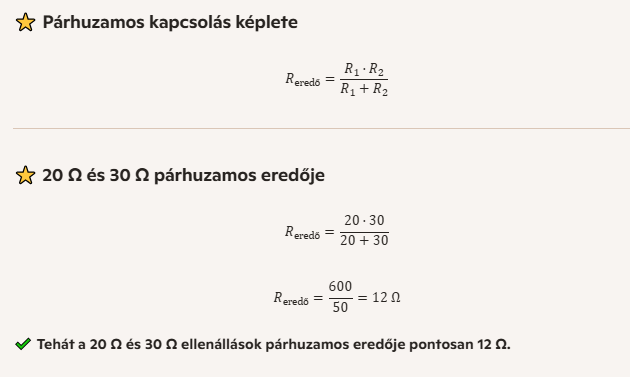

18. Két párhuzamosan kapcsolt ellenállás eredője 12 Ω. Mekkorák lehetnek az ellenállások?
C – 20 Ω és 30 Ω.
Magyarázat: Párhuzamos kapcsolásnál:
20. Az eredő ellenállás kisebb, mint a kisebbik ellenállás. Milyen kapcsolásra igaz?
B – Párhuzamos kapcsolásra.
Magyarázat:
Párhuzamos kapcsolásnál:
Párhuzamos kapcsolásnál az áram több ágon tud haladni, ezért az áram útjába kerülő akadály kisebb lesz. Emiatt a kapcsolás eredő ellenállása mindig kisebb, mint bármelyik egyes ellenállás. Vagyis az eredő ellenállás még a legkisebb részellenállásnál is kisebb.
Soros kapcsolásnál viszont az eredő:
Reredo˝=R1+R2
ami nagyobb, mint bármelyik egyes ellenállás. Így az állítás csak párhuzamos kapcsolásra igaz.

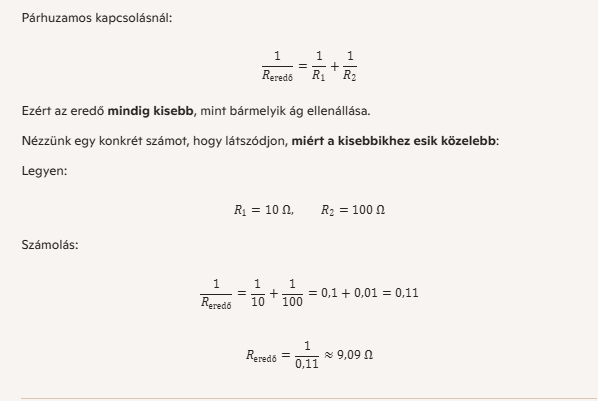

43. Két különböző ellenállást párhuzamosan kötöttünk. Mit állíthatunk az eredő ellenállásról?
A – Az eredő ellenállás értéke közelebb esik a kisebb ellenállás értékéhez.
Magyarázat:
Így a két átellenes pont közötti ellenállás: R/4.

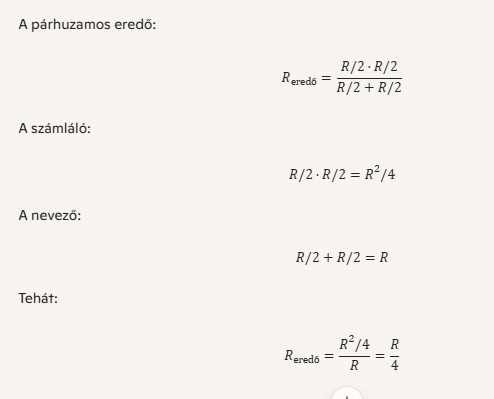

48. Egy R ellenállású huzalból kör alakú zárt hurkot készítünk. Mekkora az ellenállás két átellenes pont között?
C – R/4.
Magyarázat: A kör kerülete mentén a huzal ellenállása R. Ha két átellenes pontot választunk, a kör két azonos hosszúságú félkörre oszlik:
- az egyik félkör ellenállása: R/2,
- a másik félkör ellenállása: R/2.
A két félkör párhuzamosan kapcsolódik a két átellenes pont között, ezért:
53. Vasaló: 230 V, 2300 W. Mekkora áram folyik rajta?
B – 10 A.
Az áram I=P/U=2300/230=10 A.

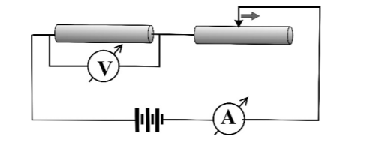

71. Tolóellenállás csúszkáját a nyíl irányába mozgatjuk. Mi igaz a mérőműszerekre?
C – Sem az A, sem a B állítás nem igaz. A) Az ampermérő által mutatott érték növekszik. B) A voltmérő által mutatott érték növekszik.
A csúszka mozgatásával az ellenállás és az áram is változik, de nem egyértelműen nő vagy csökken, ezért egyik állítás sem biztosan igaz.
92. Két madár ül egy szigeteletlen vezetéken. Melyiket veszélyezteti a kapcsoló zárása?
A – Egyiket sem.
Mindkét madár ugyanazon a vezetéken van, nyitott a kapcsoló, nem jön létre köztük feszültségkülönbség, ezért áram sem folyik át rajtuk.
