15. Fogyasztók kapcsolása; tanulói kísérleti óra
15. Fogyasztók kapcsolása; tanulói kísérleti óra
Középszintű érettségi viszgafeladat
Tesztek
Forrás: https://kemfiz.hu/fizika_kozep_egyenaram.html
(kapcsolók, izzók, áramutak, gyakorlati áramkörök) 39, 40, 55, 60, 61, 62, 66, 70, 77, 88

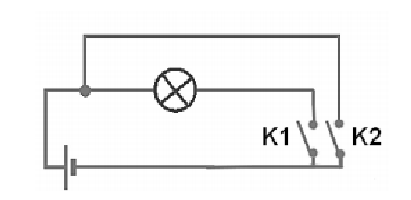

39. Melyik kapcsolóállásnál világít a zseblámpaizzó?
C – Ha K1 zárva és K2 nyitva van. Ebben az állásban alakul ki zárt áramkör, így folyik áram az izzón.

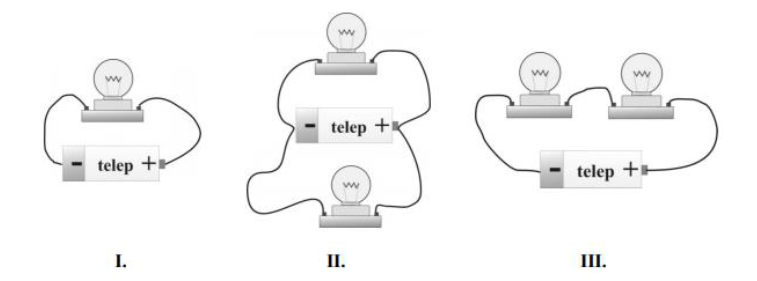

40.Három kapcsolás azonos izzókkal és ideális telepekkel. Melyik adja a legnagyobb fényerőt?
B – A II. kapcsolás. A II. kapcsolásban jut az izzóra a legnagyobb feszültség, ezért ott a legnagyobb a teljesítmény és a fényerő.

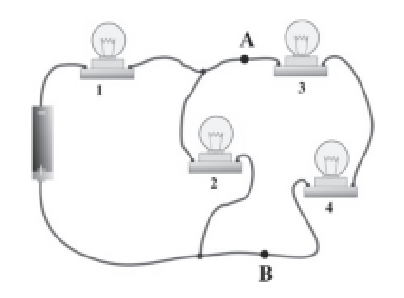

55. Kiégett egy izzó, az összes elaludt. Melyik égett ki?
A – Az 1. számú. Az 1-es izzó sorosan van a többivel, így ha megszakad, az egész áramkör megszakad.
60. Három párhuzamos izzó közül kettő kiég. Mi történik a harmadik fényével?
A – Ugyanúgy világít tovább. Párhuzamos kapcsolásnál a feszültség változatlan, így a megmaradt izzó fényereje sem változik.
61. Az izzó nem elég fényes. Melyik ellenállást kell vezetékkel helyettesíteni?
A – Az R₁-et. Az R₁ soros ellenállás, eltávolítása csökkenti az eredő ellenállást → nő az áram → nő az izzó teljesítménye.

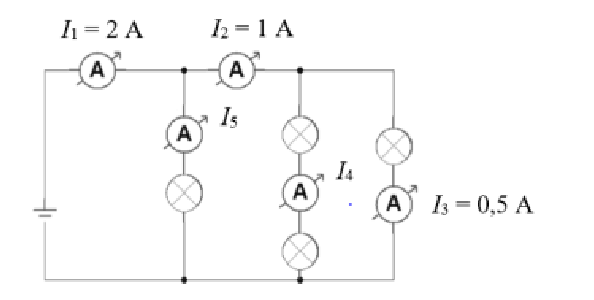

62. Mekkora áramot mutat I₄ és I₅?
A – I₄ = 0,5 A, I₅ = 1 A.
I₅ a főág áramát méri, I₄ egy mellékágét; a főágban összegződik az áram.
66. Mekkora áramot mutat I₂ és I₄?
C – A C válasz szerinti értékeket.
Az árameloszlás a kapcsolás felépítése miatt a C jelű kombinációval egyezik meg.

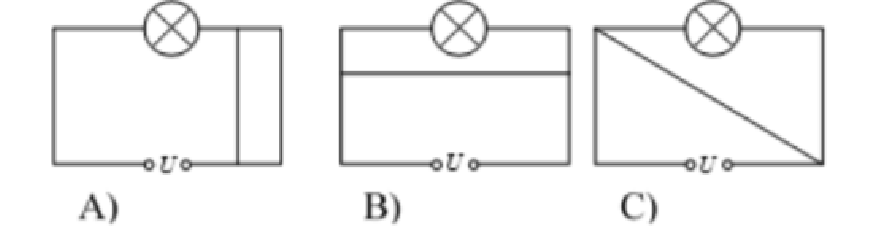

70. Melyik kapcsolásban világít a lámpa?
A – Az A kapcsolásban. Csak az A kapcsolásban jön létre zárt áramkör, így ott folyik áram.

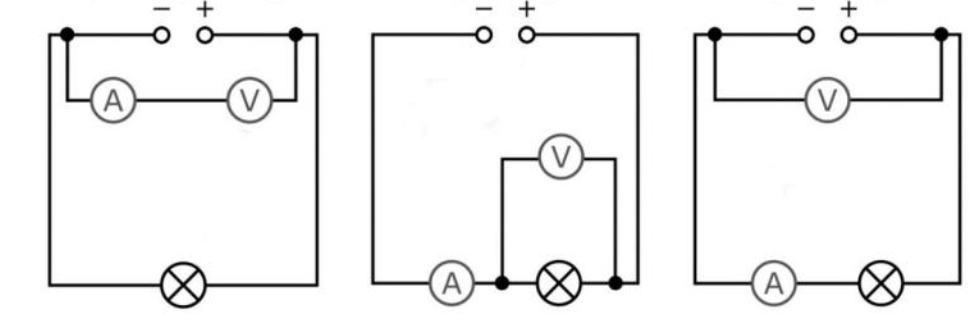

77. Melyik kapcsolásban nem világít a lámpa?
D – Mindhárom világít. Mindhárom esetben zárt áramkör alakul ki, ezért mindenhol folyik áram.
88. 12 V-os akkumulátorral két kapcsolásban működtetjük az izzót. Hol világít erősebben?
C – Egyformán világít mindkét kapcsolásban. Mindkét esetben ugyanaz a 12 V jut az izzóra → a teljesítmény és fényerő azonos.
